前言：也许你也会觉得下面的配置很繁琐，如果你觉得繁琐，可以放弃下面的操作，直接跳转到 Windows 平台下，用鼠标进行复制、粘贴 … 但我相信，当你在你自己机器上都做好如下事情，并把相关配置文件做成脚本，方便的导入你使用的新机器里时，你会觉得这是一件一劳永逸的事情，正因为 VIM 有着这么强大的拓展功能，开源、功能可裁剪定制，并且充分融合了自由软件精神等，所以我不想错过这么一款优秀的编辑器。

1 安装工具

1.1 获取 DoxygenToolkit.vim 插件

下载地址：http://www.vim.org/scripts/script.php?script_id=987

将其拷贝到如下目录:

/usr/share/vim/vim72/plugin/

1.2 获取 doxygen-1.8.2.src.tar.gz 源码包

该工具用于生成文档和注释，可以从其官网上获取：

http://www.doxygen.org

安装：

1)tar xvfz doxygen-1.8.2.src.tar.gz

2)cd doxygen-1.8.2

3)./configure

4)make

5)make install

安装完成后可执行文件存放路径如下：/usr/bin/doxygen

1.3 安装 graphviz 软件

这个软件是用图形化的方式显示函数间的调用关系。

使用 yum 安装:yum –y install graphviz

2 配置 Doxygen 工作环境

2.1 步骤

进入项目目录（test 为例说明）cd test/
生成配置文件

使用命令 Doxygen - g 默认生成的配置文件名为 "Doxyfile"，也可以用 "doxygen -g your-cfg-filename" 命令格式指定所生成的配置文件名。如无特殊需要，采用默认的配置文件名即可。

Doxyfile 文件内容非常多，大概 1000 多行，不过其中约 4/5 都是注释，每个配置选项都有一段详细的注释。日后，如果对 Doxygen 各配置选项的意义有一定了解，可以在生成配置文件的命令中添加 "-s" 选项，生成不含注释的配置文件，操作如下：

# doxygen -s -g

配置文件的相应设置，这里已经有个模板 Doxyfile，可以根据需要更改相应设置

# 项目名称，将作为于所生成的程序文档首页标题

PROJECT_NAME = “Test

# 文档版本号，可对应于项目版本号，譬如 svn、cvs 所生成的项目版本号

PROJECT_NUMBER = "1.0.0

# 程序文档输出目录

OUTPUT_DIRECTORY = doc/

# 程序文档语言环境

OUTPUT_LANGUAGE = Chinese

# 如果是制作 C 程序文档，该选项必须设为 YES，否则默认生成 C++ 文档格式

OPTIMIZE_OUTPUT_FOR_C = YES

# 对于使用 typedef 定义的结构体、枚举、联合等数据类型，只按照 typedef 定义的类型名进行文档化

TYPEDEF_HIDES_STRUCT = YES

# 在 C++ 程序文档中，该值可以设置为 NO，而在 C 程序文档中，由于 C 语言没有所谓的域 / 名字空间这样的概念，所以此处设置为 YES

HIDE_SCOPE_NAMES = YES

# 让 doxygen 静悄悄地为你生成文档，只有出现警告或错误时，才在终端输出提示信息

QUIET = YES

# 只对头文件中的文档化信息生成程序文档

FILE_PATTERNS = *.h（*.h / *.c 这样是包含所有.c 和.h 文件）

# 递归遍历当前目录的子目录，寻找被文档化的程序源文件

RECURSIVE = YES

# 示例程序目录

EXAMPLE_PATH = example/

# 示例程序的头文档 (.h 文件) 与实现文档 (.c 文件) 都作为程序文档化对象

EXAMPLE_PATTERNS = *.c / *.h

# 递归遍历示例程序目录的子目录，寻找被文档化的程序源文件

EXAMPLE_RECURSIVE = YES

# 允许程序文档中显示本文档化的函数相互调用关系
REFERENCED_BY_RELATION = YES

REFERENCES_RELATION = YES

REFERENCES_LINK_SOURCE = YES

# 不生成 latex 格式的程序文档

GENERATE_LATEX = NO

# 在程序文档中允许以图例形式显示函数调用关系，前提是你已经安装了 graphviz 软件包

HAVE_DOT = YES

CALL_GRAPH = YES

CALLER_GRAPH = YES

#让 doxygen 从配置文件所在的文件夹开始，递归地搜索所有的子目录及源文件

RECURSIVE = YES

#在最后生成的文档中，把所有的源代码包含在其中

SOURCE BROWSER = YES

$ 这会在 HTML 文档中，添加一个侧边栏，并以树状结构显示包、类、接口等的关系

GENERATE TREEVIEW = ALL

2.2 拓展配置

TAB_SIZE 主要是帮助文件中代码的缩进尺寸，譬如 @code 和 @endcode 段中代码的排版，建议符合习惯，设置成 4。

OPTIMIZE_OUTPUT_FOR_C 这个选项选择后，生成文档的一些描述性名称会发生变化，主要是符合 C 习惯。如果是纯 C 代码，建议选择。

SUBGROUPING 这个选项选择后，输出将会按类型分组。这个页面是生成帮助信息中比较关键的配置页面

EXTRACT_ALL 表示输出所有的函数，但是 private 和 static 函数不属于其管制。

EXTRACT_PRIVATE 表示输出 private 函数。

EXTRACT_STATIC 表示输出 static 函数。同时还有几个 EXTRACT，相应查看文档即可。
HIDE_UNDOC_MEMBERS 表示那些没有使用 doxygen 格式描述的文档（函数或类等）就不显示了。当然，如果 EXTRACT_ALL 被启用，那么这个标志其实是被忽略的。

INTERNAL_DOCS 主要指是否输出注解中的 @internal 部分。如果没有被启动，那么注解中所有的 @internal 部分都将在目标帮助中不可见。

CASE_SENSE_NAMES 是否关注大小写名称，注意，如果开启了，那么所有的名称都将被小写。对于 C /C++ 这种字母相关的语言来说，建议永远不要开启。

HIDE_SCOPE_NAMES 域隐藏，建议永远不要开启。

SHOW_INCLUDE_FILES 是否显示包含文件，如果开启，帮助中会专门生成一个页面，里面包含所有包含文件的列表。

INLINE_INFO 如果开启，那么在帮助文档中，inline 函数前面会有一个 inline 修饰词来标明。

SORT_MEMBER_DOCS 如果开启，那么在帮助文档列表显示的时候，函数名称会排序，否则按照解释的顺序显示。

GENERATE_TODOLIST 是否生成 TODOLIST 页面，如果开启，那么包含在 @todo 注解中的内容将会单独生成并显示在一个页面中，其他的 GENERATE 选项同。

SHOW_USED_FILES 是否在函数或类等的帮助中，最下面显示函数或类的来源文件。

SHOW_FILES 是否显示文件列表页面，如果开启，那么帮助中会存在一个一个文件列表索引页面。

主要用来设置编译时的输出信息选项。编译时的输出信息，主要可以用来提醒一些输入的错误语法。

QUIET 如果开启，那么表示关闭编译时的输出信息。

WARN_FORMAT 表示日志输出的格式，没必要修改。

WARN_LOGFILE 表示信息是否输出到 LOG 文件，因为有 DoxyWizard 的存在，所以这个选项没有必要使用。

CHM_FILE 表示输出的 chm 文件路径

GENERATE_CHI 表示索引文件是否单独输出，建议关闭。否则每次生成两个文件，比较麻烦。

TOC_EXPAND 表示是否在索引中列举成员名称以及分组（譬如函数，枚举）名称。

3 程序源码文档化

准备好 Doxygen 的工作环境后，就需要根据 Doxygen 所定义的注释规则，对程序源码进行文档化。换句话说，就是在对程序源码添加注释时，要按照 Doxygen 的游戏规则来搞。

3.1Doxygen 的注释类型

行间注释

注释语句不与程序源码出现在同一行，主要用于注释头文件中出现的结构体(struct)、枚举 (enum)、联合 (uion) 等数据类型，以及程序接口的功能与使用约定；

行内注释

注释语句与程序源码出现在同一行内，主要用于代码的局部注释。注释的种类有很多，下面是其中的一种：

Doxygen 认可的行间注释标记见下例：

/**

* 这是行间注释标记示例
*/

Doxygen 认可的行内注释标记见下例：

typedef struct {
double coord[3]; /// 这是行内注释示例

}M2_3D_Point;

程序文档生成

现在开始生成程序文档，将终端的工作目录定位在 test 目录，然后键入：

# doxygen your-cfg-filename

your-cfg-filename 是 Doxygen 配置文件名，如果是使用 "doxygen -g" 生成的配置文件 ——Doxyfile，那么可以在终端里仅键入 "doxygen" 命令即可生成程序文档。

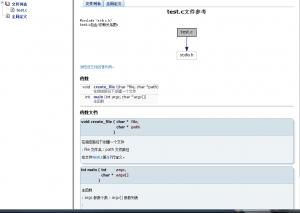

生成的文档位于 test/doc/html 目录中，使用浏览器打开该目录中的 index.html 文件，即可看到自己的工作成果。

4Doxygen+vim 配合使用

4.1VIM 的快捷操作

以下是后台利用 VIM 自动生成注释的快捷操作：

F8: 自动排版

用法：命令模式下（按下 ESC，下同）直接按 F8，将完成整个代码的排版，按 C /C++ 缩进风格缩进。

F9: 插入块注释

用法：命令模式下，按 v 键，选择要注释的部分，按下 F9 插入块注释, 即 /* 内容 */

F10: 插入条件编译注释

用法：命令模式下，按 v 键，选择要注释的部分，按下 F9 插入编译注释，即 #if 0 内容 #endif

F11: 自动在光标当前位置插入日期

用法：命令模式下，按 F11

F12: 添加函数头注释

用法：命令模式下，在函数的第一行按下 F12

4.2 VIM 配置步骤

4.3 配置自动缩进

" 设置 C 自动缩进，缩进 4 个字节

set cindent shiftwidth=4

" 设置 TAB 缩进为 4 个字节

set tabstop=4

set expandtab

" 设置命令模式下按 SHIFT 缩进为 4 个字节

set softtabstop=4

set shiftwidth=4

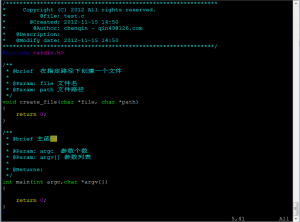

4.4 自动添加.c .cpp .h 文件注释

配置路径：每个用户目录下创建一个.vimrc 文件（我的为 /home/chenqin/），内容如下：

func SetComment()

call setline(1,"/**************************************************************")

call append(line("."), "* Copyright (C) 2006-".strftime("%Y")." All rights reserved.")

call append(2,"* @Version: 1.0")

call append(3,"* @Created: " . strftime("%Y-%m-%d %H:%M"))

call append(4,"* @Author: guozi – qin49@126.com")

call append(5,"* @Description: ")

call append(6,"*")

call append(7,"* @History: ")

call append(8,"**************************************************************/")

endfunc

func Setifdef()

call setline(1,"/**************************************************************")

call append(line("."), "* Copyright (C) 2006-".strftime("%Y")." All rights reserved.")

call append(2,"* @Version: 1.0")

call append(3,"* @Created: " . strftime("%Y-%m-%d %H:%M"))

call append(4,"* @Author: guozi – qin49@126.com ")

call append(5,"* @Description: ")

call append(6,"*")

call append(7,"* @History: ")

call append(8,"**************************************************************/")

call append(9,"#ifndef")

call append(10, "#define")

call append(11, "")

call append(12, "")

call append(13, "#endif")

endfunc

autocmd BufNewFile *.c,*.cpp exec ":call SetComment()"

autocmd BufNewFile *.h exec ":call Setifdef()"

Author: 可以修改成自己的名字

修改 /etc/vimrc 配置如下：

"let g:DoxygenToolkit_briefTag_pre="@Name: "

let g:DoxygenToolkit_paramTag_pre="@Param: "

let g:DoxygenToolkit_returnTag ="Returns: "

"letg:DoxygenToolkit_blockHeader="/*******************************************************"

"let g:DoxygenToolkit_blockFooter="*******************************************************/"

"let g:DoxygenToolkit_authorName="guozi,qin49@126.com"

let g:DoxygenToolkit_licenseTag="Copyright (C) Infogo Technology LimitedCompany"

let g:DoxygenToolkit_briefTag_funcName="yes"

let g:doxygen_enhanced_color=1
